Componentes de Gaitway III 3D

 Instalado en un Mercury

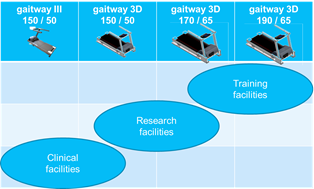

  El nuevo Gaitway III 3D es un diseño conjunto de h/p/cosmos y Arsalis. Mide las fuerzas de reacción, los pares de torsión en tres direcciones y puede suministrarse en tres tamaños de plataforma de marcha diferentes: 150/50cm, 170/65 y 190 / 65cm. Cada tamaño está optimizado para un rango de velocidades.



Gaitway® 3D al ser un sistema modular se puede complementar con los sistemas Noraxon y Zebris especialistas en cada uno de sus campos e incluso con la totalidad de los analizadores de gases.



  Lo que hace esta cinta rodante única, es la capacidad de medir las fuerzas ejercidas en los tres ejes en tiempo real, el centro de presión de las pisadas completas y consecutivas mientras se camina o se corre, momentos, par de fuerza, etc así como el estudio de los parámetros estándar  de un sistema de análisis del paso. Todo estas funciones también nos permiten entrenar la carrera, incrementando la fuerza que transmitimos al suelo en cada pisada con objeto de reducir los tiempos.

La solución empleada de una única superficie de carrera (de varios tamaños), ofrece mucha mayor estabilidad al corredor pues no debe pensar que el pie derecho debe pisar en el lado derecho y el izquierdo en la otra plataforma, validando una carrera mucho mas natural y exacta pues muchos corredores incluso entrecruza la pisada. Además los actuales algoritmos identifican  las fuerzas medidas en la fase de doble contacto, ofreciendo valores mucho mas fiables en las otras fases por la confianza del corredor y la validación de todas las pisadas.



  Gaitway® ofrece la posibilidad de variar la velocidad . Puede programarse desde velocidades bajas como 0.1 km/h y hasta 22.0 km/h en el modelo Mercury, pero también puede integrarse en los tapices Quasar y Pulsar para disponer de mayor superficie de carrera y poder llegar a realizar estudios a velocidades de hasta 40 Km/h.



El test puede realizarse fácilmente durante varios minutos, permitiendo el estudio de los cambios sutiles en el paso con el tiempo y agotamiento . El sistema lo podemos utilizar también de forma  simultanea a una prueba de esfuerzo de ECG o análisis de gases utilizando los protocolos habituales de ejercicio y siendo controlado por la totalidad de los sistema de este tipo de equipos existentes en el mercado.





Entre las características del sistema destacan:




bullet

Posibilidad de análisis del paso durante varios minutos a velocidad controlada



bullet

Re-educación del andar con el módulo de retroalimentación en tiempo real.



bullet

Ideal para aplicaciones clínicas y de investigación.



bullet

Cinta rodante con especificación de equipo médico



bullet

Detector cardiaco mediante registrador POLAR



bullet

Barandilla removible para realizar grabaciones de video.



bullet

No requiere un gran espacio cuando hacemos test a alta velocidad



bullet

Emula plataforma de fuerza Kistler por lo que es fácilmente integrable en sistemas que tengan esa integración.



bullet

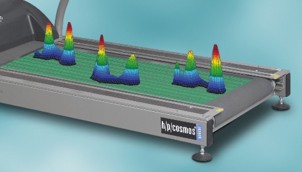

Puede añadirse plataforma de presión Zebris FDM-T en la superficie de marcha, para la obtención de la huella y la rotacion de cada pisada



bullet

La integración con las soluciones NORAXON  añadiendo EMG multi canal , acelerometros e imagen de alta velocidad, nos permite completar el estudio e incluso representar mediante un avatar la dinámica del movimiento del usuario. (video)

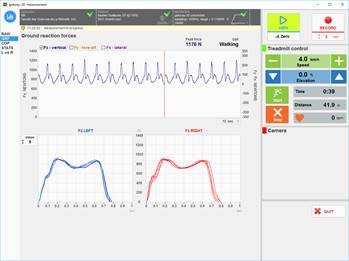

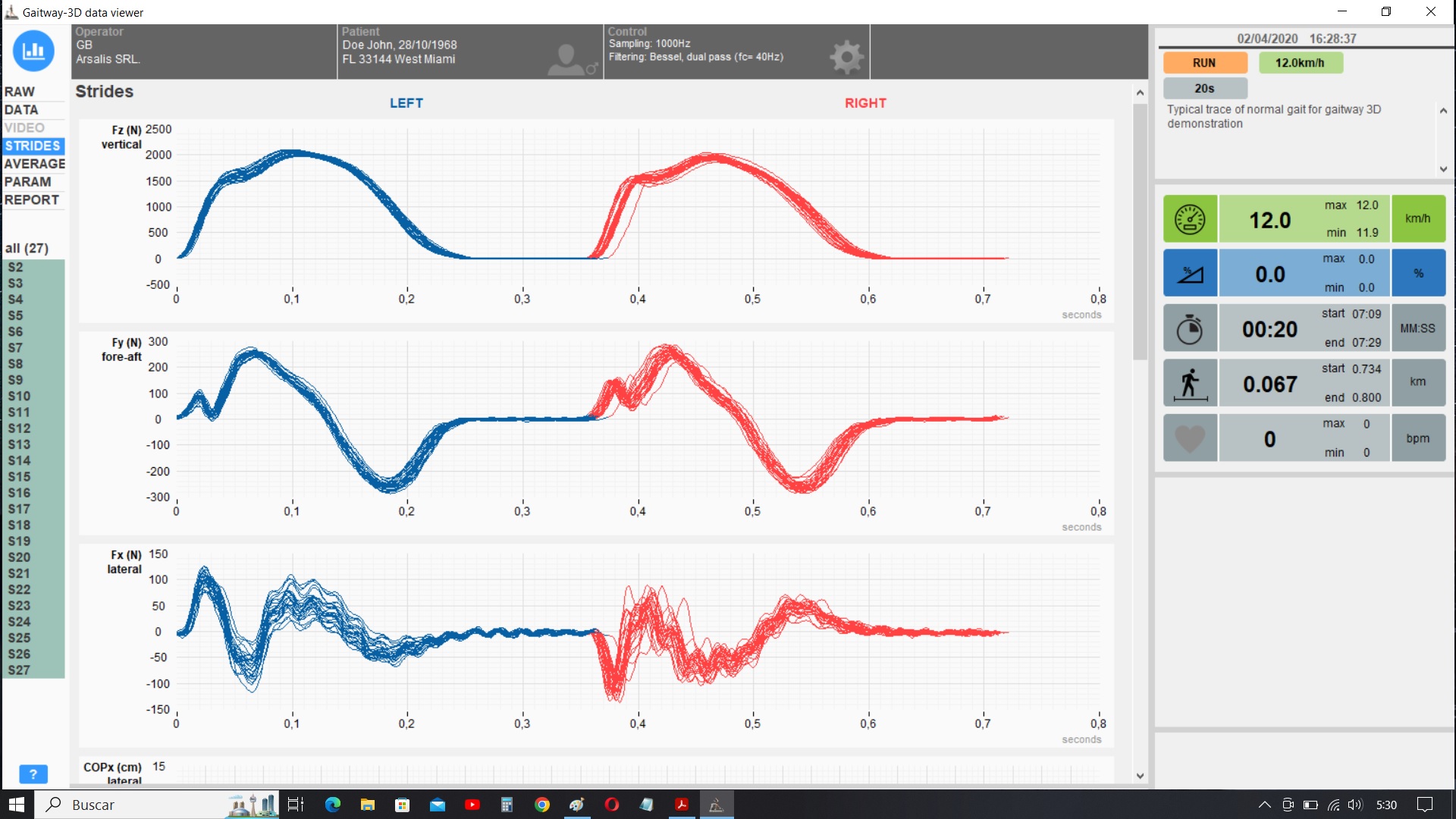

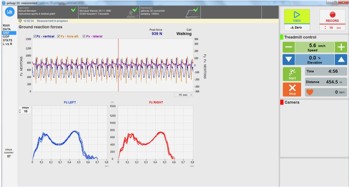

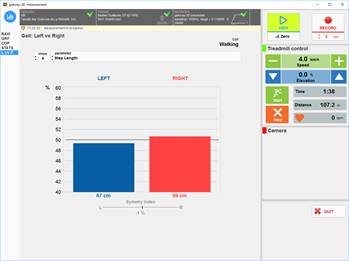

El Gaitway® III mide la fuerza de reacción vertical y el centro de presión (COP) de pasos largos consecutivos caminando o corriendo y los presenta en tiempo real, así como los parámetros biomecánicos de : medida, anchura y frecuencia del paso; duración de la fases de apoyo y balanceo; Asimetría de la zancada; picos de fuerza al empuje y contacto; Orientación vectorial de fuerza; Tasa de carga y descarga; Fuerza vertical de Pie izquierdo / derecho; Fuerza 3D (Fz, Fy, Fx); Centro de presión (Opx, Opy) ; Momentos (Mx, My); Par de fricción (tz); Velocidad de la marcha, etc.





El sistema Gaitway® III obtiene los datos de los sensores de fuerza localizados en la base de la cinta rodante, separa los datos del pie izquierdo y derecho, parcela los resultados, y rápidamente produce un informe para mostrar todo en un formato de fácil entendimiento. El usuario puede imprimir selectivamente y exportar los datos a otros programas.



  En la base de datos se guarda huella de ensayos por el nombre del sujeto, ID, doctor, terapeuta, patología, o cualquier otra clasificación especificada por el usuario. Pueden superponerse los ensayos múltiples en un solo gráfico, y el tiempo base puede variarse para ver los datos en tiempo absoluto, en tiempo relativo, porcentaje de contacto, de paso, ciclo de pasos.

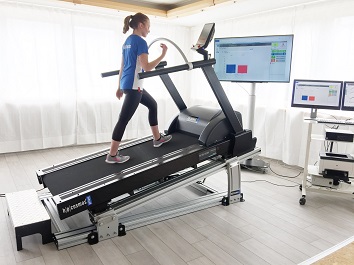

  Opcionalmente es posible añadir un sistema de elevación a la cinta de marcha de 0 a 20% lo que nos permite ampliar la gama de estudios a la marcha cuesta arriba y cuesta abajo.








  Video introductor del sistema




  Integración con las plataformas FDM-T

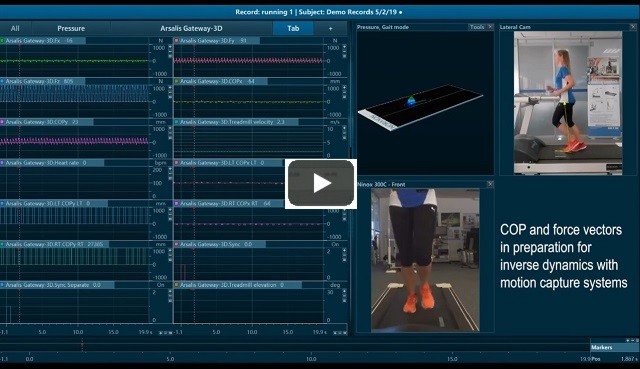

  Video del programa completo, integrando huella, fuerzas 3D, EMG, acelerómetros y reconstrucción del paso en 3D

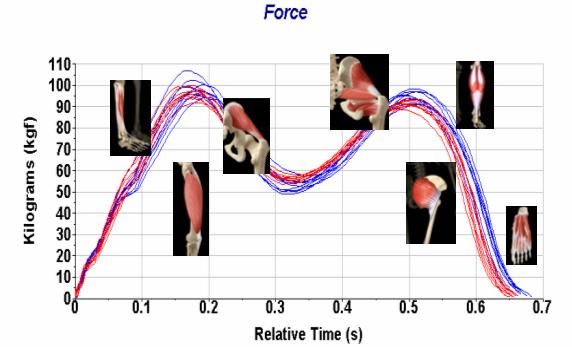

  Representación gráficas de la fuerza segun partes que intervienen en el paso






  Pulse en el icono adjunto para ver el folleto de Gaitwait 3D ...................................................................................
  Razones de porque es una única banda de goma no partida, teoría y estudios (en ingles) ...................................
